L'incollaggio ottico è un processo cruciale nella produzione di moduli di visualizzazione ad alte prestazioni, che prevede l'adesione di una lente di copertura, un sensore tattile o altri componenti ottici a un pannello di visualizzazione utilizzando un adesivo otticamente trasparente. In qualità di fornitore di collegamenti ottici, garantire l'affidabilità del collegamento ottico è della massima importanza. In questo blog esploreremo vari metodi di test per l'affidabilità del bonding ottico.
1. Test di adesione
L’adesione è l’aspetto fondamentale dell’affidabilità del legame ottico. Un forte legame tra i componenti ottici e il pannello del display è essenziale per mantenere l'integrità del modulo display nel tempo.
Prova di sbucciatura

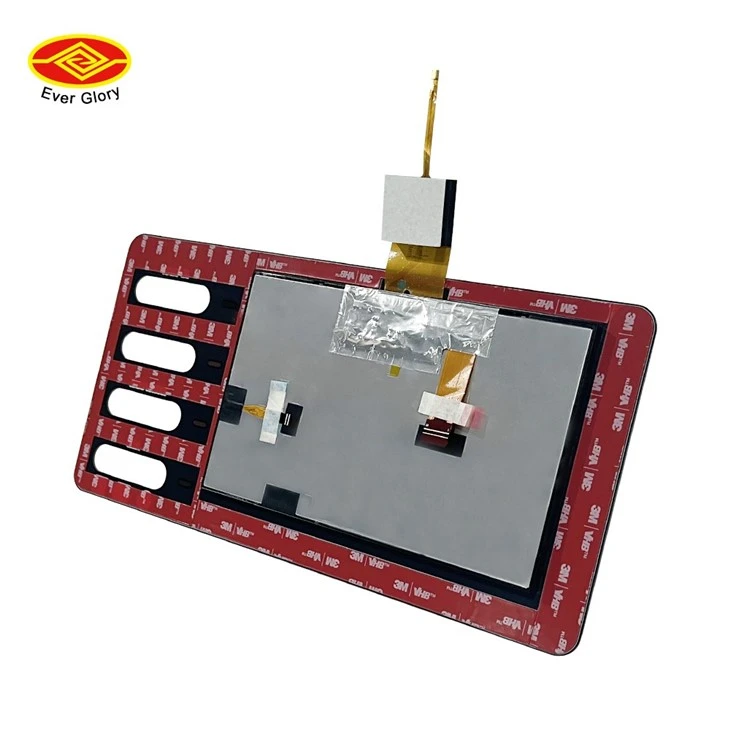

Il peel test è un metodo ampiamente utilizzato per misurare la forza di adesione tra gli strati incollati. In questo test, una striscia del materiale incollato viene gradualmente staccata a una velocità costante e viene misurata la forza richiesta per il distacco. Il test può essere condotto in diverse direzioni, ad esempio peeling a 90 gradi o peeling a 180 gradi, a seconda dei requisiti dell'applicazione. Ad esempio, nell'aGuanto per collegamento ottico del modulo display touchscreen medico da 10,1 pollici - amichevole, è necessaria un'elevata resistenza alla pelatura per garantire che la lente di copertura non si separi dal pannello del display durante il normale utilizzo o in caso di urti accidentali.
Prova di taglio
La prova di taglio misura la capacità dell'adesivo di resistere alle forze che agiscono parallelamente alle superfici incollate. Una forza di taglio viene applicata al campione incollato e la resistenza al taglio viene calcolata in base alla forza massima che il campione può sopportare prima della rottura. Questo test è particolarmente importante nelle applicazioni in cui il modulo display può essere soggetto a forze laterali, come nei display automobilistici o industriali.
2. Test ambientali
L'affidabilità del collegamento ottico può essere influenzata in modo significativo da fattori ambientali quali temperatura, umidità e luce. Pertanto, i test ambientali sono fondamentali per garantire che i moduli display collegati possano funzionare in modo affidabile in diverse condizioni operative.
Test ciclico della temperatura
Il test dei cicli di temperatura espone i campioni incollati a una serie di variazioni di temperatura tra una temperatura bassa e una temperatura alta. Questo test simula le condizioni del mondo reale in cui il modulo display potrebbe essere esposto a variazioni estreme di temperatura. Ad esempio, nelle applicazioni esterne, il display potrebbe presentare temperature elevate durante il giorno e basse temperature durante la notte. Durante il test dei cicli di temperatura, i campioni incollati vengono monitorati per rilevare eventuali segni di delaminazione, fessurazione o cambiamenti nelle proprietà ottiche. Un buon legameVisualizzazione del bonding otticodovrebbe essere in grado di resistere a più cicli di temperatura senza un degrado significativo.
Prova di umidità
L'umidità può far sì che l'adesivo assorba umidità, il che può portare a una diminuzione della forza di adesione e alla crescita di muffe o funghi. Nel test di umidità, i campioni incollati vengono posti in un ambiente ad alta umidità per un periodo specificato. I campioni vengono quindi ispezionati per eventuali segni visibili di danni, come vesciche o scolorimento. Inoltre, le proprietà ottiche dei campioni, come trasmittanza e opacità, vengono misurate prima e dopo il test per valutare l'impatto dell'umidità sull'incollaggio.
Test di esposizione alla luce
L'esposizione alla luce, in particolare alla luce ultravioletta (UV), può causare il degrado dell'adesivo nel tempo. Il test di esposizione alla luce espone i campioni incollati a una fonte di luce controllata per un certo periodo. I campioni vengono quindi valutati per variazioni di colore, forza di adesione e proprietà ottiche. Questo test è importante per le applicazioni in cui il modulo display è esposto alla luce solare o ad altre fonti di luce UV, come nei display pubblicitari esterni.
3. Test delle prestazioni ottiche
Le prestazioni ottiche del modulo display incollato sono un altro aspetto critico dell'affidabilità. Eventuali modifiche alle proprietà ottiche possono influire sulla qualità visiva del display e sull'esperienza dell'utente.
Prova di trasmittanza
La trasmittanza è la misura della quantità di luce che passa attraverso il modulo display collegato. È auspicabile un'elevata trasmittanza per garantire una visualizzazione luminosa e chiara. Il test di trasmittanza misura la percentuale di luce che attraversa il campione a diverse lunghezze d'onda. Una diminuzione della trasmittanza può indicare la presenza di bolle, impurità o delaminazione negli strati incollati.
Prova della foschia
La foschia è una misura della dispersione della luce mentre passa attraverso il modulo display collegato. Per una visualizzazione chiara e nitida è necessario un valore di opacità basso. Il test della foschia misura la quantità di luce diffusa rispetto alla luce trasmessa totale. Un aumento dell'opacità può essere causato da fattori quali scarsa adesione, ruvidità superficiale o presenza di contaminanti.
Test di uniformità del colore
L'uniformità del colore è importante per garantire che il display abbia colori coerenti su tutto lo schermo. Il test di uniformità del colore misura la variazione del colore sulla superficie del display utilizzando un colorimetro o uno spettrofotometro. Eventuali differenze di colore significative possono essere segno di problemi di adesione o di distribuzione dell'adesivo non uniforme.
4. Prove meccaniche
Oltre all'adesione e ai fattori ambientali, il modulo display incollato può essere soggetto anche a sollecitazioni meccaniche durante la movimentazione, l'installazione e l'uso. Pertanto, sono necessarie prove meccaniche per valutare la capacità dell'incollaggio di resistere a queste sollecitazioni.
Prova di vibrazione
Il test di vibrazione sottopone i campioni incollati a un ambiente a vibrazione controllata per un periodo specificato. La frequenza e l'ampiezza della vibrazione vengono selezionate in base alle condizioni operative previste del modulo display. Durante il test, i campioni vengono monitorati per eventuali segni di danneggiamento, come delaminazione o screpolature. Questo test è importante per le applicazioni in cui il modulo display può essere esposto a vibrazioni, come nelle applicazioni automobilistiche o aerospaziali.
Prova d'urto
Il test d'urto applica una forza d'impatto improvvisa ai campioni incollati per simulare gli effetti di cadute o impatti accidentali. I campioni vengono quindi ispezionati per eventuali danni visibili o cambiamenti nelle proprietà ottiche. Un collegamento ottico affidabile dovrebbe essere in grado di resistere a un certo livello di shock senza un degrado significativo.
5. Test di resistenza chimica
Il modulo display incollato potrebbe entrare in contatto con vari prodotti chimici durante la sua vita, come detergenti o solventi. Pertanto, i test di resistenza chimica sono necessari per garantire che l'incollaggio possa resistere all'esposizione a queste sostanze chimiche.
Nel test di resistenza chimica, i campioni incollati vengono immersi o esposti a diverse sostanze chimiche per un periodo specificato. I campioni vengono quindi valutati per eventuali segni di danno, come gonfiore, scolorimento o perdita di adesione. Questo test è importante per le applicazioni in cui il modulo display potrebbe essere esposto a sostanze chimiche, come in ambienti medici o industriali.
In qualità di fornitore di sistemi di incollaggio ottico, comprendiamo l'importanza di garantire l'affidabilità dei nostri prodotti. Utilizzando una combinazione di questi metodi di test, possiamo fornire prodotti di alta qualitàVisualizzazione del legame OCAmoduli che soddisfano i severi requisiti dei nostri clienti.
Se sei interessato ai nostri prodotti per il bonding ottico o hai domande sull'affidabilità del bonding ottico, non esitare a contattarci per l'approvvigionamento e ulteriori discussioni. Ci impegniamo a fornirvi le migliori soluzioni e a garantire le prestazioni a lungo termine dei vostri moduli display.
Riferimenti
- ASTM Standard internazionali per test di adesione, ambientali, ottici, meccanici e chimici dei materiali.
- Linee guida e requisiti specifici del settore per l'affidabilità del modulo display.
